Aula 1 - 18 de Fevereiro

    A primeira aula, da disciplina de Modelação e Visualização Tridimensional em Arquitetura, foi a introdução à cadeira, a apresentação geral da turma e o inicio de um exercício 3D. Abordámos também, que o programa que vamos utilizar com mais regularidade será o AutoCad.

No exercício da aula criámos uma parábola (2D) e depois uma parabolóide de revolução.

Definimos duas retas perpendiculares entre si, um eixo (e) e uma diretriz e um ponto (F) no eixo. Indicámos a metade da distância entre o foco e a diretriz, para obter o vértice da parábola.

Desenhámos várias circunferências e linhas paralelas à diretriz onde surgem os pontos da parábola.

    Para desenhar a parábola foi usado o comando SPL ("Spline"). Depois demos à parábola uma espessura de 0.5 unidades, utilizando o comando "Offset". Finalizámos com dois semicírculos para unir as suas extremidades.

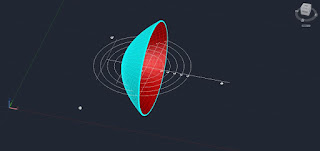

Ao transitar para o 3D, utilizámos o comando "REVSURF", selecionando a parábola e o eixo (e), resultando uma parabolóide de revolução. Podemos ver o resultado em 2 vistas diferentes, "wireframe" e "shaded". Para conseguir uma melhor "resolução" da superfície, usámos o comando "SURFTAB1" e utilizámos valores mais elevados para permitir a adição de mais pontos na superfície. Acabámos por fazer também a rotação da parábola segundo a diretriz.
